Elektroschrauber eTensil mit elektronischer Abschaltung und Drehwinkelüberwachung
Elektroschrauber, Einbauschrauber und alle Automatisierungslösungen sind mit einem System zur Drehmomentsteuerung ausgestattet, die die Stromversorgung bei Erreichen des Drehmoments dank einer mechanischen Kupplung der neuesten Generation automatisch stoppt.
Dieses System bietet eine sehr hohe Wiederholbarkeit, d.h. einen sehr niedrigen Wert für den Mean Shift (Mittelwertverschiebung), auch wenn der Elastizitätsgrad der Verbindung variabel ist, und hält die Werte über Millionen von Zyklen unverändert, wodurch über lange Zeit ein hoher und konstanter Qualitätsstandard gewährleistet wird.
Steuergerät, das intelligente Herzstück
Die Steuergeräte sind das intelligente Herzstück, mit dem die Funktionen der kombinierten Werkzeuge programmiert, gesteuert und verwaltet werden. Sie arbeiten dabei in perfekter Synergie mit den Elektroschraubern zusammen, sind nicht nur für die richtige Stromversorgung da, sie zeichnen sich auch dadurch aus, dass sie schnell, einfach und intuitiv programmierbar sind.
Steuergerät: Modelle TPU-C1 und TPU-C3
TPU-C1 (Basismodell)
- 1 Programm zur Steuerung des Verschraubungsprozesses
- Automatische Werkzeugerkennung und Werkzeugkonfiguration
- Schraubenzählung – Poka-Yoke-System
- OK/NOK: Anzeige Verschraubungsergebnis
- Funktion “Smart Thread”
- Funktion “Smart Speed”
- Kontrolle der min./max. Verschraubungszeit – Poka-Yoke-System
- Lösegeschwindigkeit parametrierbar
- Rechtslauf- und Linkslaufverschraubung
- Passwort: mit 2 Schutzebenen: Um die eingestellten Parameter zu sichern oder das System vollständig zu sperren
- Kalibrierung des Gerätes
- Einstellung der verfügbaren Maßeinheiten
- Serielle String-Ausgabe (RS232)
- Sprachauswahl (IT, EN, DE, FR, ES)
- Verbindung mit der Werkbank
- E/A 8+8 frei programmierbar ( 9 + 11 Signaltypen)
Programmierung “SMART PRO” EVO
- 4 Startmodi am Gerät auswählbar
- Soft Start – Beschleunigungsrampe
- Drehzahl parametrierbar
Verfügbare Verschraubungsstrategien
- Drehmomentsteuerung
- Drehmomentsteuerung mit Überwachung der Verschraubungszeit
TPU-C3 (Erweitertes Modell)
- 8 Programme zur Steuerung des Verschraubungsprozesses
- 1 programmierbarer Ablauf mit bis zu 8 Schritten
- Automatische Werkzeugerkennung und Werkzeugkonfiguration
- Schraubenzählung – Poka-Yoke-System
- OK/NOK: Anzeige Verschraubungsergebnis
- Funktion “Smart Thread”
- Funktion “Smart Speed”
- Kontrolle der min./max. Verschraubungszeit – Poka-Yoke-System
- Lösegeschwindigkeit parametrierbar
- Rechts- und Linkslaufverschraubung
- Passwort: mit 2 Schutzebenen: Um die eingestellten Parameter zu sichern oder das System vollständig zu sperren
- Kalibrierung des Gerätes
- Einstellung der verfügbaren Maßeinheiten
- Serielle String-Ausgabe (RS232)
- Sprachauswahl (IT, EN, DE, FR, ES)
- Speicher der letzten 99 Verschraubungen
- Verbindung mit der Werkbank
- E/A 8+8 frei programmierbar ( 21 + 22 Signaltypen)
- Auswahl der Programme über E/A (Remote)
Programmierung “SMART PRO” EVO
- 4 Startmodi am Gerät auswählbar
- Soft Start – Beschleunigungsrampe
- Drehzahl parametrierbar
- Lösen vorher (mit allen Verschraubungsstrategien aktivierbar)
- Lösen danach (mit allen Verschraubungsstrategien aktivierbar)
Verfügbare Verschraubungsstrategien
- Drehmomentsteuerung
- Drehmomentsteuerung mit Überwachung der Verschraubungszeit
- Drehmomentsteuerung mit Überwachung des Verschraubungswinkels
- Drehmomentsteuerung mit Überwachung von Verschraubungszeit und Verschraubungswinkel
- Verschraubungswinkelsteuerung und Überwachung des Drehmoments
- Zeitsteuerung und Überwachung des Drehmoments
eTensil Schrauber
Merkmale:
- System zur Kontrolle des Drehmoments
- Intelligente LED-Leuchten
- Programmieren der Betriebsarten direkt am Schrauber
- Bürstenloser Motor
- Getriebe mit hohen Leistungen, hinsichtlich Wirkungsgrad, Lebensdauer und Geräuscharmut
- Verbindung zum Netzgerät mit einem 3 Meter Kabel
- Ergonomischer Griff gegen Ermüdungserscheinungen
- Start des Hebels mit geringen Druck
- Reverse Steuerung befindet sich im Schrauber
- ESD-Zertifiziert
- Niederspannung 32V
Weitere Varianten:
- Vorrichtung zur Schraubenansaugung
- Schrauber mit externer Drehmomenteinstellung
- Schrauber mit Winkelkopf 30° oder 90°
- Schrauber mit Pistolengriff
- Anschlussmöglichkeit an das Überwachungssystem TPM
- TPM
- Tightening Position Monitor
- Überwachung aller Sequenzen der Positionierung auf dem Verschraubungspunkt
Modellauswahl mit technischen Daten
Geradschrauber
E8CC2A-2000
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑2,0 Nm | 300-2000 min-¹ | * | 1/4″ SWF | 0,76 kg | 275×39 mm (LxØ) |
Bestellnummer: 111712100
E8CC3A-1200
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑3,0 Nm | 180-1200 min-¹ | * | 1/4″ SWF | 0,76 kg | 275×39 mm (LxØ) |
Bestellnummer: 111712101
E8CC4A-900
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑4,0 Nm | 135-900 min-¹ | * | 1/4″ SWF | 0,76 kg | 275×39 mm (LxØ) |
Bestellnummer: 111712102
E8CC5A-650
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑5,0 Nm | 100-650 min-¹ | * | 1/4″ SWF | 0,76 kg | 275×39 mm (LxØ) |
Bestellnummer: 111712103
E8CC7A-350
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,4‑7,0 Nm | 55-350 min-¹ | * | 1/4″ SWF | 0,76 kg | 275×39 mm (LxØ) |
Bestellnummer: 111712104
* 4 Betriebsarten für alle Modelle verfügbar (Hebelstart, Schubstart, Hebelstart + Schubstart und Start im Modus “Taste” + Schubstart

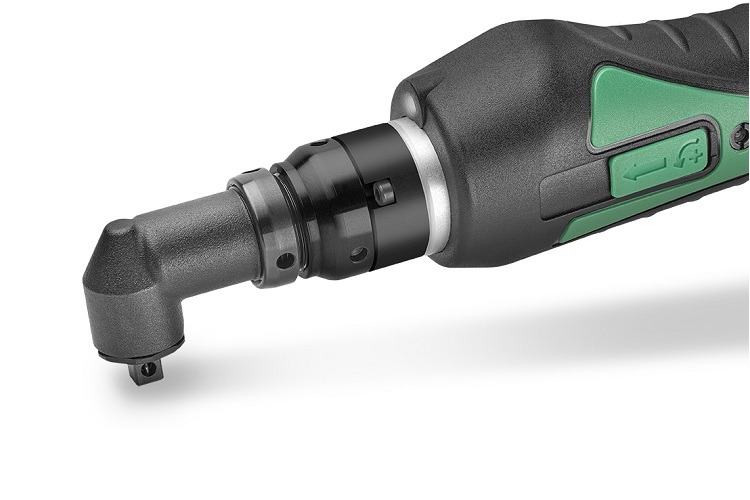

Geradschrauber mit 90° Winkelkopf
E8CC2A90-2000
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑2,0 Nm | 300-2000 min-¹ | Hebelstart | 1/4″ Vkt | 0,76 kg | 327×39 mm (LxØ) |
Bestellnummer: 111712130
E8CC3A90-1200
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑3,0 Nm | 180-1200 min-¹ | Hebelstart | 1/4″ Vkt | 0,76 kg | 327×39 mm (LxØ) |
Bestellnummer: 111712131
E8CC4A90-900
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑4,0 Nm | 135-900 min-¹ | Hebelstart | 1/4″ Vkt | 0,76 kg | 327×39 mm (LxØ) |
Bestellnummer: 111712132
E8CC5A90-650
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑4,5 Nm | 100-650 min-¹ | Hebelstart | 1/4″ Vkt | 0,76 kg | 327×39 mm (LxØ) |
Bestellnummer: 111712133
E8CC8A90-250
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,5‑8,0 Nm | 40-250 min-¹ | Hebelstart | 3/8″ Vkt | 0,93 kg | 334×39 mm (LxØ) |
Bestellnummer: 111712134
E8CC2A90-2000-BITS
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑2,0 Nm | 300-2000 min-¹ | Hebelstart | 1/4″ SWF | 0,76 kg | 327×39 mm (LxØ) |
Bestellnummer: 111712140
E8CC3A90-1200-BITS
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑3,0 Nm | 180-1200 min-¹ | Hebelstart | 1/4″ SWF | 0,76 kg | 327×39 mm (LxØ) |
Bestellnummer: 111712141
E8CC4A90-900-BITS
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑4,0 Nm | 135-900 min-¹ | Hebelstart | 1/4″ SWF | 0,76 kg | 327×39 mm (LxØ) |
Bestellnummer: 111712142
E8CC5A90-650-BITS
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑4,5 Nm | 100-650 min-¹ | Hebelstart | 1/4″ SWF | 0,76 kg | 327×39 mm (LxØ) |
Bestellnummer: 111712143
Geradschrauber mit 30° Winkelkopf
E8CC2A30-2000
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑2,0 Nm | 300-2000 min-¹ | Hebelstart | 1/4″ Vkt | 0,76 kg | 327×39 mm (LxØ) |
Bestellnummer: 111712135
E8CC3A30-1200
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑3,0 Nm | 180-1200 min-¹ | Hebelstart | 1/4″ Vkt | 0,76 kg | 327×39 mm (LxØ) |
Bestellnummer: 111712136
E8CC4A30-900
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑4,0 Nm | 135-900 min-¹ | Hebelstart | 1/4″ Vkt | 0,76 kg | 327×39 mm (LxØ) |
Bestellnummer: 111712137
E8CC5A30-650
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,3‑4,5 Nm | 100-650 min-¹ | Hebelstart | 1/4″ Vkt | 0,76 kg | 327×39 mm (LxØ) |
Bestellnummer: 111712138
Steuergeräte
TPU-C1
| Drehzahlbereich: | Anschließbare Werkzeuge: | Spannungseingang: | Spannungsausgang: | Ein / Aus: | Visuelle Anzeigen: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|---|---|
| Einstellbar | 1 | 230 V / 50-60 Hz | 32 VDC | 8 Eingänge / 8 Ausgänge, 9 + 11 Signaltypen | 7 LED | 0,8 kg | 185x150x105 mm (LxBxH) |
Bestellnummer: 686200105
TPU-C3
| Drehzahlbereich: | Anschließbare Werkzeuge: | Spannungseingang: | Spannungsausgang: | Ein / Aus: | Visuelle Anzeigen: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|---|---|
| Einstellbar | 1 | 230 V / 50-60 Hz | 32 VDC | 8 Eingänge / 8 Ausgänge, 21 + 22 Signaltypen | 7 LED | 0,8 kg | 185x150x105 mm (LxBxH) |
Bestellnummer: 686200107
Downloads
Katalog eTensil (Pdf)
Gesamtkatalog (Pdf)
Zubehör
Signalleuchte
Mit drei LED-Leuchten, die über das mitgelieferte 1,5 m lange Kabel an das Gerät angeschlossen werden. Über die Lichtsignale kann der Status des Verschraubungsvorgangs sofort überprüft werden. Sie kann an der Werkbank befestigt werden.
Bestellnummer: 686990039
Signalturm
Signal mit drei Leuchten und Tonvorrichtung. Zum Anschluss an die Steuergeräte,
über das mitgelieferte 3 m lange Kabel. Über die Licht- und Tonsignale kann der Status des Verschraubungsvorgang sofort überprüft werden. Er besitzt einen Durchmesser von 55 mm und kann an der Werkbank befestigt werden.
Bestellnummer: 686990040
SPS
(Socket and Program Selector – Zubehörauswahl)
Neues Poka-Yoke-Gerät mit Programmwahl über Abruf des Zubehörs, vollständig von Fiam entwickelt und hergestellt, anschließbar an das Steuergerät TPU-M1. Ermöglicht die Auswahl von bis zu 8 verschiedenen Zubehörteilen (Steckschlüssel, Schlüssel, Klingen mit Durchmesser bis 80 mm) und prüft die Übereinstimmung zwischen gewähltem Einsatz und gewähltem und auf dem angeschlossenen Gerät angezeigtem Verschraubungsprogramm. LEDS und akustische Signale zeigen dem Bediener an, welcher Einsatz gewählt wurde und welcher nach dem im Steuergerät eingestellten Programm als nächstes verwendet werden muss.
Ermöglicht die “Offene” Programmauswahl (OPS-Open Program Selection) oder “Gesteuerte” Programmauswahl (CPS-Controlled Program Selection).
Für Durchmesser über 42 mm, Spezieller Einsatz für Buchsenhalterungen:
bis 64 mm Best.-Nr. 687019016
bis 80 mm Best.-Nr. 687019022
Bestellnummer: 687010055
System zur Schraubenansaugung
Für alle geraden Schrauber und eTensil-Einbauschrauber.
Ein spezieller Kopf wird mit Hilfe des Anschlusssatzes, mit der Vakuumpumpe SSU verbunden. Auf dem Kopf wird eine spezielle Düse angebracht, die entsprechend den Schrauben oder dem zu montierenden Teil angepasst werden muss. Dazu muss das Teil als Muster angefertigt werden. Auch die Klingen werden für den entsprechenden Schraubentyp bewertet und vorgeschlagen.
Modell:
– Kopf für Schraubenansaugung (Lieferung mit Schraubenansaugschlauch zum Anschluss an die Vakuumpumpe)
Bestellnummer: 682119050
– Anschlussset Einstellringmutter (Verbindung von Ansaugkopf und Schrauber)
Bestellnummer: 681041036
– Anschlussset Einstellringmutter (Verbindung von Ansaugkopf und Einbauschrauber)
Bestellnummer: 681041038
– Düse und Klinge wird individuell angepasst
Vakuumpumpe SSU
Sie ist für die Schraubenansaugung erforderlich und arbeitet bei 230 Volt-50 Hz mit einer Leistungsaufnahme von nur 45 Watt. Die Lieferung erfolgt mit Netzkabel.
Bestellnummer (für die Pumpe): 676000120
Mehrfach E/A-Steckverbinder
Zum Anschluss an die 25-poligen E/A-Ports der Einheit TPU-M1. Ermöglicht die Bereitstellung von E/A-Signalen an 3 Steckverbindern und damit den parallelen Anschluss von 3 Geräten. Der Steckverbinder ist mit einem Kabel für die Verbindung von Gerät und Mehrfach-Steckverbinder mit entsprechender Stromversorgung ausgestattet und verfügt über 8 Status-LEDs für die Ausgänge und 8 Testtasten für die Eingangssignale.
Bestellnummer: 692079193
