SLZ 2000
Zyklengesteuerte Drehmaschine von SEIGER
SLZ 2000, 4-Bahnen-Drehmaschine für Großdrehteile mit modernster Maschinenbett Technik

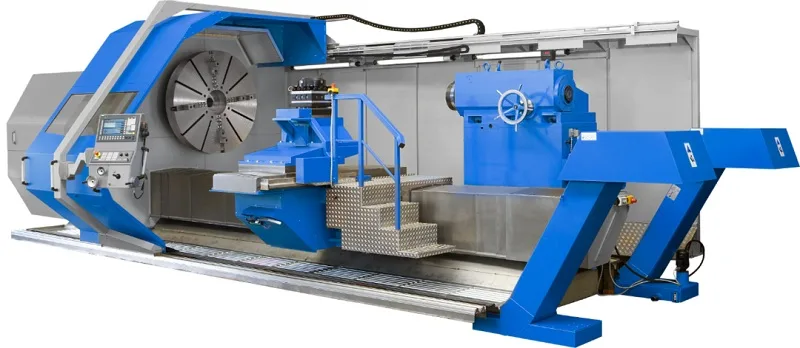

Die abgebildete Maschine enthält optionales Zubehör
Allgemeine Informationen
- Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
- Verwindungssteifes 4-Bahnenkastenbett, in Hydropolausführung, stahlummantelt mit gehärteten, feinstgeschliffenen Führungsbahnen und Glasmaßstab
- Bettbreite 1.350 mm mit Zahnstangenantrieb in der Z-Achse
- Direktes Wegmesssystem in der Z- und X-Achse inkl. Sperrluftsystem
- Elektrischer Reitstockantrieb
- Hauptantrieb mit 2-stufigen Getriebe, automatisch schaltbar
- Spindelkasten mit 3 Lagerstellen
- Unterschiedliche Verkleidungsvarianten herstellbar, als Teil- oder Vollverkleidung
- 4-Führungsbahnenbett und Stützführung vorne für den Support
- Aufgeschraubte Flachführungsbahnen aus Stahl gehärtet und geschliffen
Technische Daten
Spezifikationen
- Umlaufdurchmesser über Bett: 2.000 mm
- Umlaufdurchmesser über Planschieber: 1.400 mm
- Bettbreite: 1.350 mm
- Spindelkopf nach DIN 55027: Größe 20
- Spindelbohrung Ø: 120 mm
- Spindel Ø im vorderen Lager: 300 mm
- Reitstock-Pinole Ø: 320 mm
- Reitstockhub: 250 mm
- Reitstock-Morsekegel: Feste Spitze
- Spitzenweite: 3.000-20.000 mm
Leistung
- Hauptantrieb: 70 kW
- Drehzahlbereich: 1-710 min-¹
Maße
- Länge: 5.900 mm + Spitzenweite
- Breite: 4.530 mm
- Höhe: 3.170 mm
Download
Datenblatt (Pdf)
