VHF 330
Konventionelle Fräsmaschine von Abene
Kompakte Vertikale/Horizontale Universal-Fräsmaschine mit einzigartigem Schrägbettkonzept
Qualität, Leistungsstärke, höchste Präzision und einfaches Handling zeichnen die moderne Universal-Fräsmaschine VHF 330 aus. Gehärtete und geschliffene Führungen in allen Achsen sorgen für eine präzise Bearbeitung. Spielfreie Kugelrollspindeln in allen Achsen garantieren spielfreies Gleich- und Gegenlauffräsen.
Der Einsatz der Maschinen erstreckt sich vom Werkzeugbau über Reparaturabteilungen, die Einzel- und Kleinserienfertigung bis hin zu Aus- und Weiterbildungsstätten.
Der Spindelkopf ist seitlich an der Maschine angebracht. Dies erlaubt einen schnellen Umbau von Vertikal- auf Horizontalbearbeitung.

Die abgebildete Maschine enthält optionales Zubehör
Standardausrüstung
- 2‑stufiges Getriebe mit frequenzgesteuertem Spindelmotor
- 1 LED Maschinenleuchte 24 V ⁄ 70 W
- Elektronisches Handrad HR‑510 für alle Achsen
- Maschineller Längs‑, Quer‑ und Vertikal‑ Vorschub
- Mechanische Handräder in allen Achsen
- Eine automatische Zentralschmierung schmiert alle Flachführungen und Kugelrollspindeln
- Ausziehbare Spänewanne
- Kollisionsschutzüberwachung in allen Achsen
- Schlüsseln, Bedienungsanleitung, Ersatzteilkatalog und Abnahmeprotokoll
Technische Daten
Spindel
- Drehzahlbereich: 55‑4.000 min‑¹
- Spindelkonus: SK 40 nach DIN 2080 oder 69871
- Spindelgetriebe: 2 Stufen frequenzgesteuert
- Spindelmotor: 7,5 kW
- Kopf schwenkbar: 0‑140 Grad
Tisch
- Aufspannfläche: 800×400 mm
- Längsweg X: 600 mm
- Querweg Y: 500 mm
- Vertikalweg Z: 450 mm
- T-Nuten: 5x14x80 mm
- Tischbelastung max.: 400 kg
Vorschübe
- Vorschub X: 10‑3.000 mm/min
- Vorschub Y: 10‑3.000 mm/min
- Vorschub Z: 10‑1.500 mm/min
Abmessungen / Gewicht
- Abmessung Breite: 1.810 mm
- Abmessung Tiefe: 1.750 mm
- Abmessung Höhe: 2.150 mm
- Aufstellgewicht: 2.350 kg
Downloads
Abmessungen (Pdf)
Datenblatt (Pdf)
Optionale Ausstattung
- Bedienpanel am Oberarm schwenkbar
- Vollumhausung mit Schiebetüre
- Sonderlackierung nach RAL-Farbton

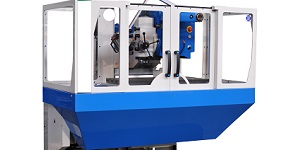

Spritz- und Späneschutz
Am Tisch montiert, einschließlich elektrischer Kontakte an der Schiebetür.

Bohrspindel BS
Pinole mit Hub 75 mm. Die Bedienung erfolgt über Handhebel.

Feinvorschub für Bohrspindel BSF
Eine Umdrehung entspricht 3 mm Vorschub.

Digitalanzeige ND‑780 von Heidenhain
Für 3-Achsen an der Maschine mit allem Zubehör am Arm montiert, einschließlich Glasmaßstäbe in allen Achsen.

Hydraulische Werkzeugklemmung TCS‑300
Für Werkzeugaufnahme SK 40 nach DIN 69871 oder DIN 2080, einschließlich 5 Anzugsbolzen

Pneumatische Werkzeugklemmung PD‑100
Für Werkzeugaufnahme SK 40 nach DIN 69871 oder DIN 2080

Gegenhalter
Für lange Fräsdorne, Durchmesser 48 mm

Mechanischer Schraubstock
Backenbreite 150 mm
Spannweite 300 mm

Spannschraubensatz für T‑Nuten
