Elektroschrauber PLUTO
PLUTO Elektroschrauber werden mit einem separatem Steuergerät benutzt. Sie haben einen Drehmomentbereich von 0,3 bis 50 Nm und erreichen dabei eine Wiederholgenauigkeit von ±7 %. PLUTO Elektroschrauber verfügen über ein einzigartiges elektronisches Drehmomentkontrollsystem, welches bei Erreichen des Drehmomentes den Schrauber abschaltet.
Vorteile
- Verschleißfreie Drehmomentabschaltung
- Werkzeugaufnahme 1/4″ SWF E6,3 (DIN 3126)
- Ergonomisches Gehäuse
- Drehmomentgenauigkeit ±7 %
- Rechts-/Linkslauf
- Linkslaufzeit einstellbar nach Erreichen des Drehmoments
- Tiefenverschraubung über Zeit
- Schnittstelle für Ein-/Ausgangssignale
- ESD geprüft und Reinraum geeignet
- Geringer Energieverbrauch
- Drehzahlregelung und Softstart
- Verschraubung von Inserts und Gewindeeinsätze standardmäßig möglich
- Maximale Kabellänge 5 Meter
Modellauswahl mit technischen Daten

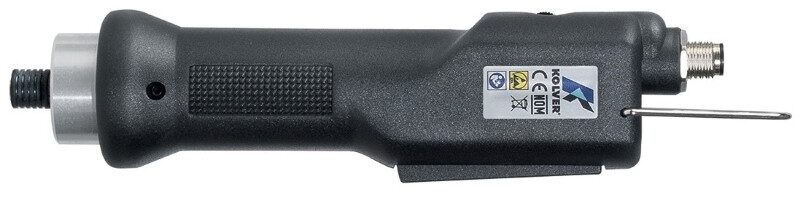

Geradschrauber mit Hebelstart
PLUTO3D
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,5‑2,5 Nm | 370-1300 min-¹ | Hebelstart | 1/4″ SWF | 0,55 kg | 226×40 mm (LxØ) |
Bestellnummer: 130203
PLUTO6D
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 0,85‑6,0 Nm | 200-850 min-¹ | Hebelstart | 1/4″ SWF | 0,55 kg | 226×40 mm (LxØ) |
Bestellnummer: 130206
PLUTO10D
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 1,5‑10,0 Nm | 110-600 min-¹ | Hebelstart | 1/4″ SWF | 0,55 kg | 226×40 mm (LxØ) |
Bestellnummer: 130211
PLUTO15D
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 2,0‑15,0 Nm | 60-320 min-¹ | Hebelstart | 1/4″ SWF | 0,55 kg | 226×40 mm (LxØ) |
Bestellnummer: 134216

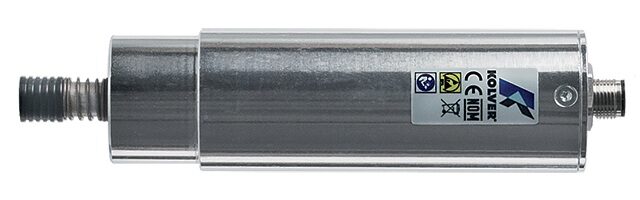

Geradschrauber mit Aluminiumgehäuse
PLUTO20CA/SR
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 3,0‑20 Nm | 50-200 min-¹ | Taster | 3/8″ Vierkant | 1,10 kg | 232×53 mm (LxØ) |
Bestellnummer: 133221/SR
PLUTO35CA/SR
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 3,0‑35,0 Nm | 40-140 min-¹ | Taster | 3/8″ Vierkant | 1,50 kg | 247×57 mm (LxØ) |
Bestellnummer: 133236/SR
PLUTO50CA/SR
| Drehmomentbereich: | Drehzahlbereich: | Start: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|---|
| 5,0‑50,0 Nm | 20-90 min-¹ | Taster | 1/2″ Vierkant | 1,50 kg | 252×57 mm (LxØ) |
Bestellnummer: 133250/SR
Pistolenschrauber mit Anschluss unten
PLUTO3P
| Drehmomentbereich: | Drehzahlbereich: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|
| 0,5‑2,5 Nm | 370-1300 min-¹ | 1/4″ SWF | 0,55 kg | 159x174x45 mm (HxLxØ) |
Bestellnummer: 130204
PLUTO6P
| Drehmomentbereich: | Drehzahlbereich: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|
| 0,85‑6,0 Nm | 200-850 min-¹ | 1/4″ SWF | 0,55 kg | 159x174x45 mm (HxLxØ) |
Bestellnummer: 130207
PLUTO10P/N
| Drehmomentbereich: | Drehzahlbereich: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|
| 1,5‑10,0 Nm | 110-600 min-¹ | 1/4″ SWF | 0,55 kg | 159x174x45 mm (HxLxØ) |
Bestellnummer: 130210/N
PLUTO15P/N
| Drehmomentbereich: | Drehzahlbereich: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|
| 2,0‑15,0 Nm | 60-320 min-¹ | 1/4″ SWF | 0,55 kg | 159x174x45 mm (HxLxØ) |
Bestellnummer: 130215/N
Pistolenschrauber mit Anschluss oben
PLUTO3P
| Drehmomentbereich: | Drehzahlbereich: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|
| 0,5‑2,5 Nm | 370-1300 min-¹ | 1/4″ SWF | 0,55 kg | 163x174x45 mm (HxLxØ) |
Bestellnummer: 130205
PLUTO6P
| Drehmomentbereich: | Drehzahlbereich: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|
| 0,85‑6,0 Nm | 200-850 min-¹ | 1/4″ SWF | 0,55 kg | 163x174x45 mm (HxLxØ) |
Bestellnummer: 130207/U
PLUTO10P/N
| Drehmomentbereich: | Drehzahlbereich: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|
| 1,5‑10,0 Nm | 110-600 min-¹ | 1/4″ SWF | 0,55 kg | 163x174x45 mm (HxLxØ) |
Bestellnummer: 130210/U/N
PLUTO15P/N
| Drehmomentbereich: | Drehzahlbereich: | Antrieb: | Gewicht: | Abmessungen: |
|---|---|---|---|---|
| 2,0‑15,0 Nm | 60-320 min-¹ | 1/4″ SWF | 0,55 kg | 163x174x45 mm (HxLxØ) |
Bestellnummer: 130215/U/N

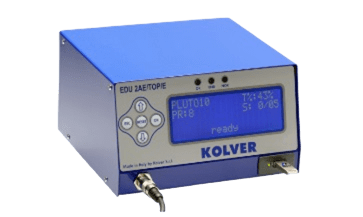

Steuergeräte EDU2AE
| EDU2AE… | HPRO | HPRO/ TA | TOP/ E | TOP/ TA | TOP/ NT/TA |
|---|---|---|---|---|---|
| Drehmoment & Drehwinkel | – | + | – | + | + |
| Einzelprogramm | + | + | – | – | – |
| Mehrere Programme | – | – | + | + | + |
| Serial Port | + | + | – | – | – |
| USB Port | – | – | + | + | + |
| PC Software | – | – | + | + | + |
Bestellnummern
| EDU2AE/HPRO: | EDU2AE/HPRO/TA: | EDU2AE/TOP/E: | EDU2AE/TOP/TA: | EDU2AE/TOP/NT/TA: |
|---|---|---|---|---|
| Bestellnummer: 032000/HPRO | Bestellnummer: 034000/HPRO/TA | Bestellnummer: 032000/TOP/E | Bestellnummer: 032000/HPRO | Bestellnummer: 034000/TOP/TA |
Downloads
Abmessungen PLUTO mit Hebelstart (Pdf)
Abmessungen PLUTO Pistolenschrauber (Pdf)
